Das lichtemittierende Prinzip der LED unterscheidet sich von dem der traditionellen Beleuchtung. LED-Lichtquellen mit gleicher Leistung verwenden unterschiedliche Chips und unterschiedliche Strom- und Spannungsparameter, so dass ihre interne Verdrahtungsstruktur und Schaltungsverteilung auch unterschiedlich sind, was zu unterschiedlichen Anforderungen an den Dimmantrieb von Lichtquellen verschiedener Hersteller führt. Infolgedessen ist das Missverhältnis zwischen Steuerung und Lichtquellengeräten zu einem häufigen Problem in der Industrie geworden. Gleichzeitig stellt die Diversifizierung der LED auch eine höhere Herausforderung an die Steuerung dar. Wenn das Steuerungssystem und die Beleuchtungsausrüstung nicht aufeinander abgestimmt sind, kann dies dazu führen, dass die Lichter ausgehen oder flackern und die LED-Treiberschaltung und die Lichtquelle beschädigt werden.


Es gibt fünf gängige Dimmvethoden auf dem Markt:

DALI Dimmen


Triac-Dimmung


PWM-Dimmung


0/1-10V Dimmen


DMX dimmt.


1: DALI Dimmen

Der DALI-Standard definiert ein DALI-Netzwerk, das maximal 64-Einheiten (mit unabhängigen Adressen), 16-Gruppen und 16-Szenarien umfasst. Die verschiedenen Beleuchtungseinheiten am DALI-Bus können flexibel gruppiert werden, um eine unterschiedliche Szenensteuerung und -verwaltung zu erreichen. In der Praxis kann eine typische DALI-Systemanwendung 40-50 Leuchten steuern, die in 16-Gruppen unterteilt werden können, und gleichzeitig einige Steuerungen/Szenarien parallel verarbeiten.

Der Vorteil von DALI liegt in den speziellen Protokollvorschriften, die die Interoperabilität zwischen den verschiedenen Marken verbessern. Jedes DALI-Gerät verfügt über einen separaten Adresscode, wodurch eine wirklich einfache Lichtsteuerung erreicht wird. Bidirektionale Kommunikation erleichtert die zeitnahe Abfrage und das Verständnis von Gerätestatus und Informationen.


2: Triac Dimmung

Triac-Dimmen wird seit langem bei Glühlampen und Energiesparlampen angewendet und ist derzeit die am weitesten verbreitete Dimmvethode für LED-Dimmen.

Triac Dimmen ist eine physikalische Eigenschaft des Dimmens, die ab AC Phase 0 beginnt und die Eingangsspannung bis zum Einschalten des Thyristors hackt.

Das Arbeitsprinzip besteht darin, eine tangentiale Ausgangsspannungswellenform zu erzeugen, indem die Eingangsspannungswellenform durch den Leitungswinkel geschnitten wird. Die Anwendung des Prinzips der Tangentialrichtung kann den effektiven Wert der Ausgangsspannung verringern und dadurch die Leistung gewöhnlicher Lasten (widerständige Lasten) verringern.

Triac Dimmer hat die Vorteile der hohen Einstellgenauigkeit, der hohen Effizienz, der kleinen Größe, des geringen Gewichts und der einfachen Fernbedienung und nimmt eine beherrschende Stellung auf dem Markt ein.


3: PWM Dimmen

Die PWM-Pulsweitenmodulationstechnologie ermöglicht die Steuerung analoger Schaltkreise durch die Steuerung des Ein/Aus-Schaltkreises von Wechselrichterschaltern. Die Ausgangswellenform der Pulsweitenmodulationstechnologie ist eine Reihe von gleich großen Impulsen, die verwendet werden, um die gewünschte Wellenform zu ersetzen.

Am Beispiel der Sinuswelle bedeutet dies, dass die äquivalente Spannung dieser Reihe von Impulsen eine Sinuswelle ist, und die Ausgangsimpulse sind so glatt wie möglich mit weniger Oberschwingungen niedriger Ordnung. Je nach Bedarf kann die Breite jedes Impulses entsprechend angepasst werden, um die Ausgangsspannung oder die Ausgangsfrequenzäquivalenz zu ändern, wodurch eine Steuerung der analogen Schaltung erreicht wird. Kurz gesagt, PWM ist eine Methode zur digitalen Codierung analoger Signalpegel.

Durch den Einsatz hochauflösender Zähler wird das Belegungsverhältnis von Quadratwellen moduliert, um den Pegel eines bestimmten analogen Signals zu kodieren. Das PWM-Signal ist immer noch digital, da zu einem bestimmten Zeitpunkt die volle Amplitude DC-Stromversorgung entweder vollständig vorhanden oder vollständig fehlt. Die Spannungs- oder Stromquelle wird der analogen Last in einer sich wiederholenden Impulsfolge von Ein- oder Ausschalten hinzugefügt. Wenn eingeschaltet, ist es, wenn die DC-Stromversorgung auf die Last angewendet wird, und wenn getrennt, ist es, wenn die Stromversorgung getrennt wird.

Wenn die Frequenz der Helligkeit 100Hz übersteigt, sieht das menschliche Auge die durchschnittliche Helligkeit, anstatt die LED zu blinken. PWM passt die Helligkeit an, indem das Zeitverhältnis zwischen hell und dunkel angepasst wird. Innerhalb eines PWM-Zyklus ist die Wahrnehmung der Helligkeit durch das menschliche Auge gegenüber Lichtblitzen größer als 100Hz ein kumulativer Prozess, d.h. je größer der Anteil der hellen Zeit im gesamten Zyklus, desto heller fühlt sich das menschliche Auge.


4: 0/1-10V Dimmen

Im Dimmgerät 0/1-10V befinden sich zwei unabhängige Schaltungen. Eine ist eine normale Spannungsschaltung, die zum Ein- oder Ausschalten der Stromversorgung der Beleuchtungsgeräte verwendet wird, und die andere ist eine Niederspannungsschaltung, die eine Referenzspannung zur Verfügung stellt, um der Beleuchtungsgeräte den Dimmspegel mitzuteilen.

Der 0/1-10V Dimmregler wurde früher üblicherweise für die Dimmregelung von Leuchtstofflampen verwendet. Durch die Hinzufügung einer Stromversorgung zum LED-Treibermodul und einer dedizierten Steuerschaltung kann der 0-10V Dimmregler nun auch eine große Anzahl von LED-Beleuchtung unterstützen.

1-10V ist nur 1-10V für den Dimmer. Wenn der Widerstandsdimmer auf ein Minimum von 1V eingestellt ist, beträgt der Ausgangsstrom 10% (nicht fester Wert). Wenn der Ausgangsstrom 100% bei 10V ist, wird die Helligkeit auch 100%.


5: DMX Dimmen

DMA ist die Abkürzung für Digital MultipleX, was mehrkanalige digitale Übertragung bedeutet. DMX512 ist ein Standardprotokoll für digitale Kommunikationsnetze, das typischerweise zur Steuerung der Bühne und Effekte verwendet wird. Im Vergleich zu herkömmlichen analogen Dimmsystemen können digitale Beleuchtungssysteme auf Basis des DMX512-Steuerungsprotokolls leistungsstarke Steuerungsfunktionen für große und mittlere LED-Beleuchtungssysteme im Innen- und Außenbereich bereitstellen.

Das Signalübertragungsverfahren ist RS485 differentielle Signalübertragung, und die Datenübertragung basiert auf einem 8-Bit asynchronen seriellen Protokoll mit einem Startbit (low level) und zwei Stoppbits (high level), ohne Paritätsprüfung. Daher hat ein Datenrahmen 11-Bit, und da die Breite jedes Bits 4us ist, braucht es 44us, um jeden Frame zu senden. Die Übertragungsrate beträgt 250kbps.


Zusammenfassung:

1. Renovierung von herkömmlichen alten Projekten: Priorität sollte der Schwierigkeit und den Kosten der Verkabelung gegeben werden. Die Wahl eines Thyristors ist eine vernünftige Wahl, aber es ist wichtig, einen geeigneten Thyristordimmer Treiber/Controller zu wählen.

2. Für neue Projekte oder solche mit klaren Anforderungen an das Dimmen (kommunale Projekte/Landmark Projekte/High-End Hotels/Museen): DALI und 0/1-10V Dimmen werden empfohlen; Beide haben gute Dimmeffekte und sind derzeit am Markt weit verbreitet. Die Technologie ist auch relativ ausgereift. Eine Sache zu beachten ist, dass DALI Einzellicht und Einzelsteuerung erreichen kann; 0/1-10V ist Schaltungssteuerung. Basierend auf den spezifischen Bedürfnissen des Projekts/Eigentümers. DALI ist höher in Stückkosten als 0/1-10V.

3.Für Außenbeleuchtung und Beleuchtungsrenovierung, ähnlich wie Balken und KTVs: Für Anwendungen mit hoher Nachfrage nach RGB- und RGBW-Lichtfarbanzeige wird empfohlen, die DMA-Steuerungsmethode zu verwenden.


Shenzhen Covanns Electronics Co., Ltd. ist ein professioneller LED-Lichtlieferant in China. Bitte klicken Sie auf das WhatsApp-Symbol auf der rechten Seite, um mit uns zu chatten.

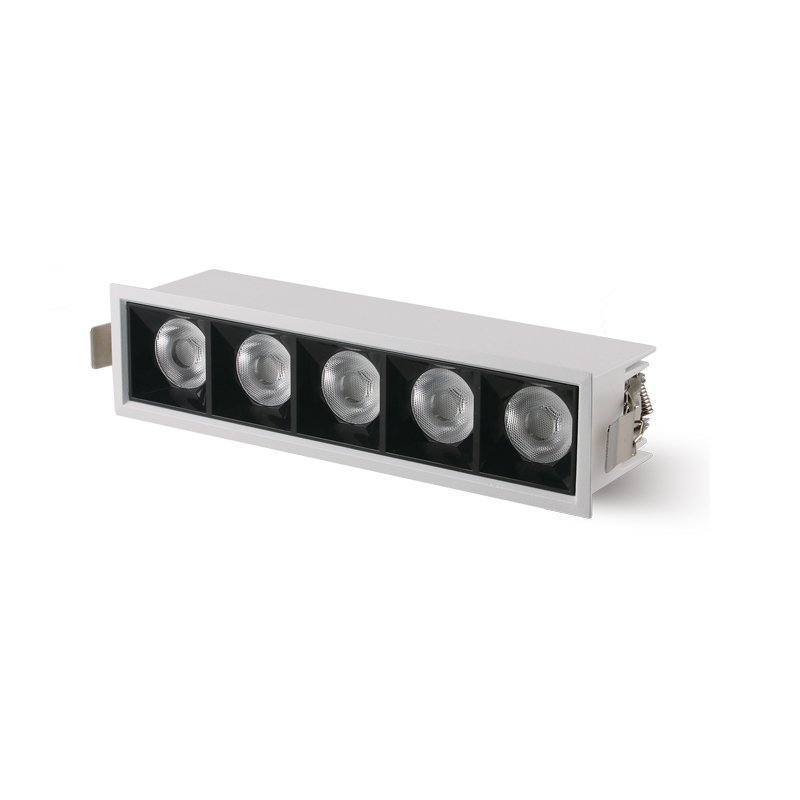

Fünf Arten von LED-Licht Dimmen: DALI Dimmen, Triac Dimmen, PWM Dimmen, 0/1-10V Dimmen(图1)
